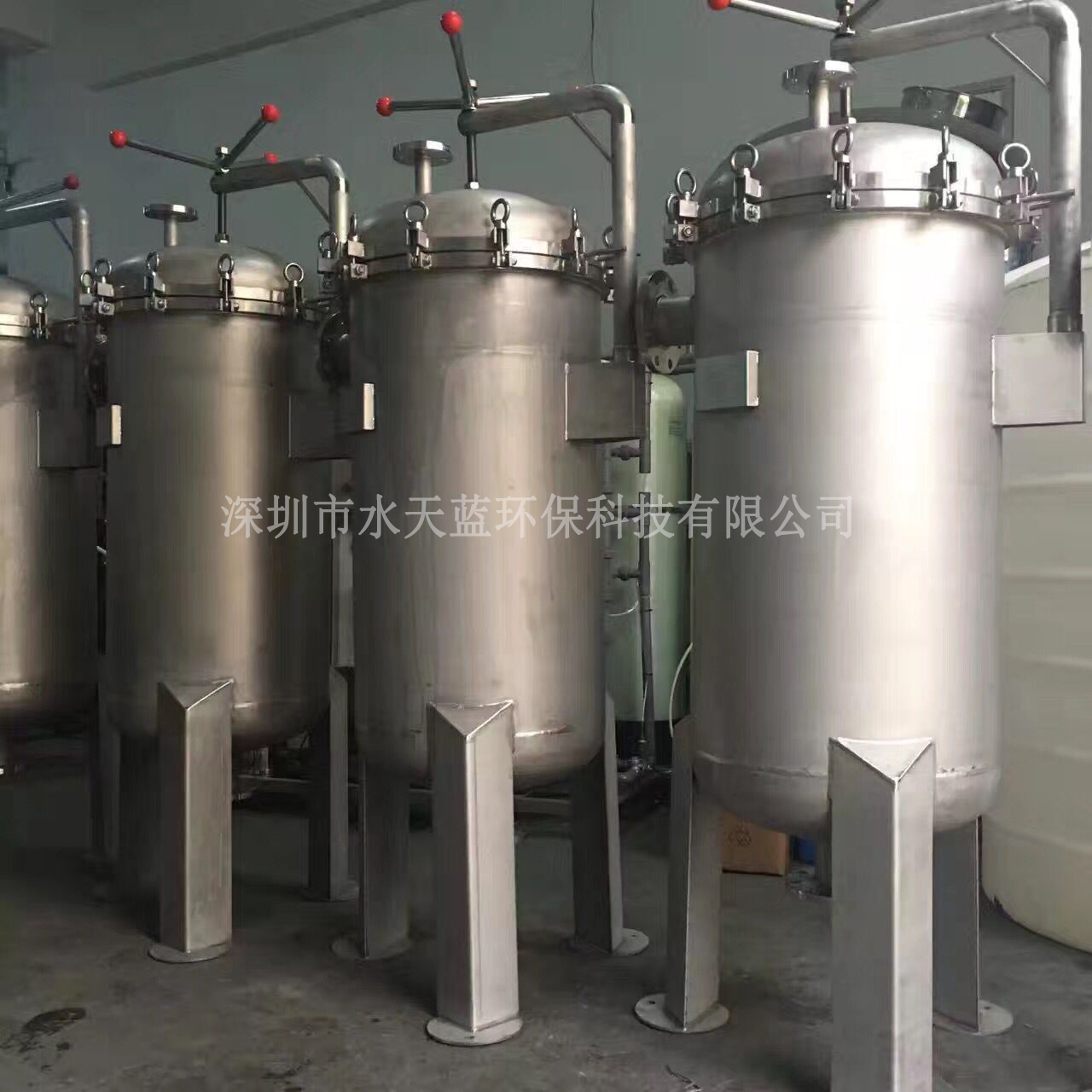

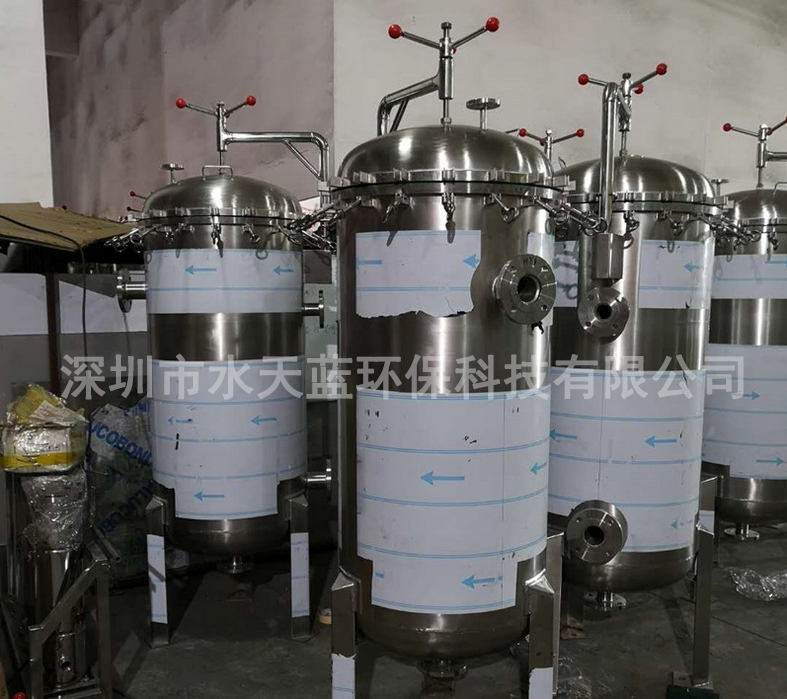

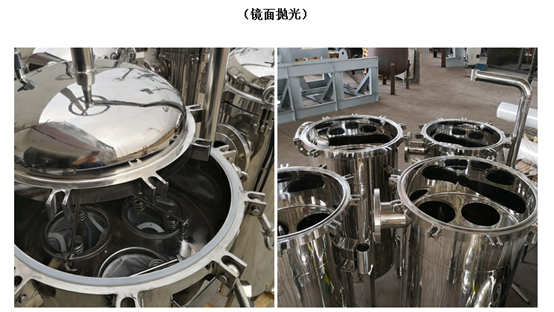

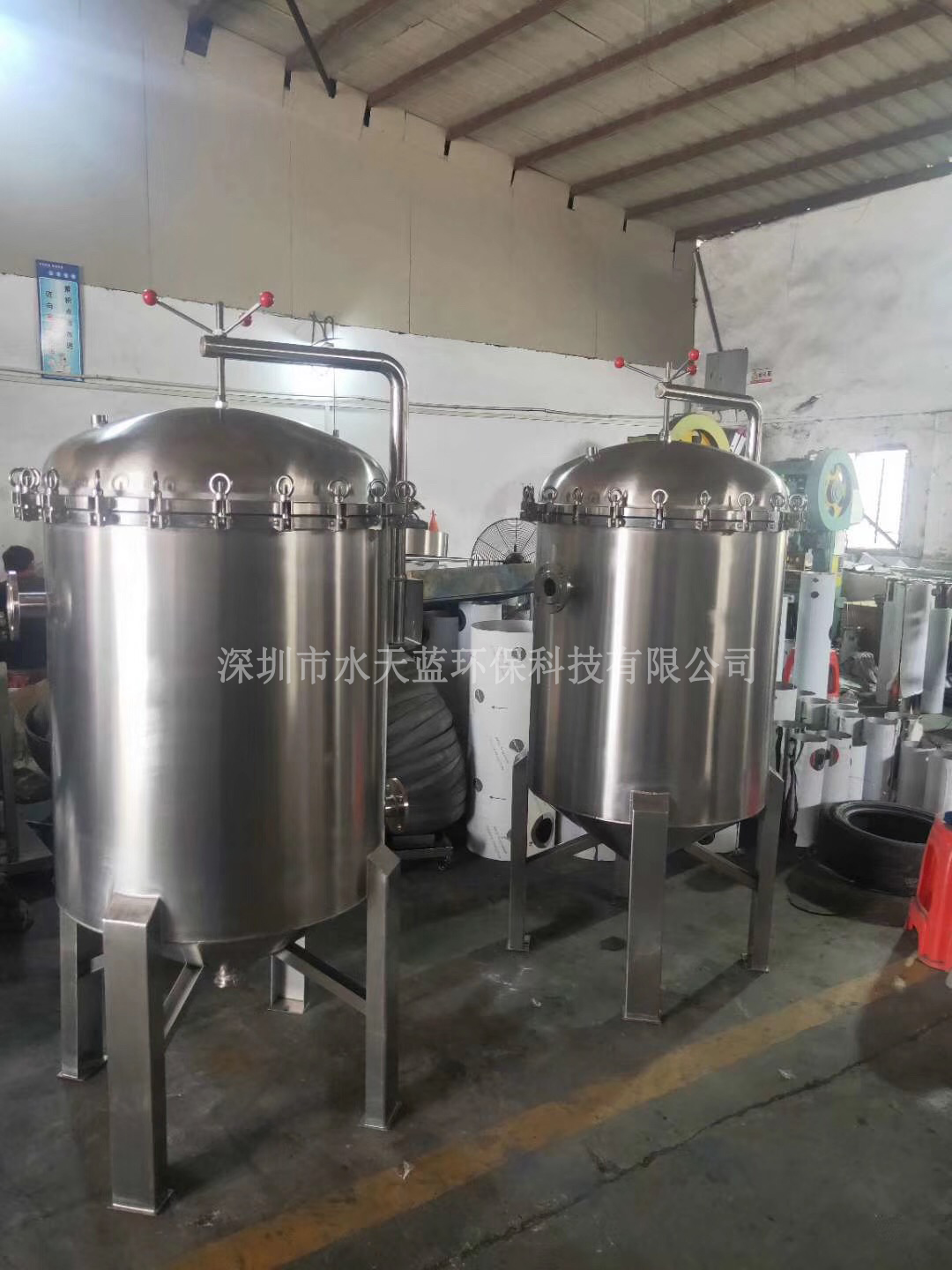

法蘭式袋式過濾器結構及工作原理:袋式過濾器是一種結構新穎、體積小、操作簡便靈活、節能、高效、密閉工作、適用性強的多用途過濾設備。 袋式過濾器是一種壓力式過濾裝置,主要有過濾筒體、過濾筒蓋和快開機構、不銹鋼濾袋加強網等主要部件組成,濾液由過濾機外殼的旁側入口管流入濾袋,濾袋本身是裝置在加強網籃內,液體滲透過所需要細度等級的濾袋即能獲得合格的濾液,雜質顆粒被濾袋攔截。該機更換濾袋十分方便,過濾基本無物料消耗。
法蘭式袋式過濾器的工作原理
多袋式過濾器是一種正壓式過濾裝置,主要有過濾筒體、過濾筒蓋和快開器構、不銹鋼濾袋加強網等主要部件組成,濾液有過濾器外殼的旁側入口管流入濾袋,濾袋本身是裝置在加強網籃內,液體滲透過所需要精度等級的過濾袋即能獲得合格的濾液,雜質顆粒被攔截到濾袋內,過濾基本無物料消耗。
法蘭式袋式過濾器的特點
1.結構緊湊、尺寸合理。安裝及操作簡單、方便,占地面積較小;
2.可承受的工作壓力較大,受損小,運轉費用低,應用簡單;
3.袋式過濾器的精度在不斷提高,目前已達到0.5μm;
4.過濾精度高,過濾處理量大,具有成本低、效率高等特點;
5.液體袋式過濾器免清洗,更換液體過濾袋可在30秒內完成,方便快捷,省工省時;
6.濾袋清洗后可以重復使用,可以節約成本;
7..用途比較廣泛,它可用于粗濾、中濾或精濾;在達到同樣過濾效果的情況下,與板框精濾機、濾芯式過濾 器等設備相比具有投資成本較低、使用壽命長和過濾成本低等優點。
法蘭式袋式過濾器濾袋材質
濾袋材質:無紡布濾袋;PP聚丙烯濾袋、PE聚酯濾袋、PTFE聚四氟乙烯濾袋、多層高精度濾袋、丙綸無紡布濾袋,絲網濾袋;尼龍網濾袋、不銹鋼過濾網濾袋,特種濾袋;濾油袋、吸油袋、活性炭濾袋、不銹鋼燒結網、多層高精度燒結網。
注:選型時根據過濾溫度不同,選擇濾袋材質。不同的過濾精度,取決于不同精度的過濾袋。由于液體介質進入濾器后是從濾袋頂端流入,使得液體可均勻分布在整個濾袋的過濾表面,令整個層面中的流體分布基本恒定一致,紊流的負面影響小,過濾效果好。
法蘭式袋式過濾器可選配件
可選擇腳架或掛鉤固定濾器
內置浮球更換濾袋更加容易
磁棒吸附金屬芯片、細粒和粉塵
雙聯過濾器可達到雙倍流量,也可切換操作,清洗過濾器時不必停機
法蘭式袋式過濾器應用領域
工業制藥:回收催化劑,昂貴的活性原料,清除活性炭,清除血漿中的蛋白,過濾維生素提煉劑等;
石油化工:石油回收,潤滑油過濾,回收催化劑,過濾酸堿溶液,清除樹脂,水管水垢等;
汽車制造:面漆過濾,淋水濾清,超濾的保護過濾等;
食物飲料:除去啤酒中的助濾劑及濾清,清除煮食油中的已燃脂肪、造糖工藝中清除碳墨和助濾劑、罐頭涂料過濾、玉米及汽水飲料糖漿的濾清、補充/工藝用水的過濾等;
水處理:回收離子交換樹脂,過濾系統灰塵,清楚管道水垢,過濾廢水處理化合物,城市水的濾清等;
袋式過濾器應用領域還可以按行業來劃分:分為食品飲料行業、石油化工行業、天然氣行業、汽車涂裝、涂料、油漆行業、紡織、印染、造紙行業、醫藥行業、電子半導體行業、電鍍行業、機械加工行業、環境保護、廢水處理行業、水處理行業、生活用水行業等行業都會用到袋式過濾器。
法蘭式袋式過濾器選型表
貨號 | 名 稱 | 規 格 | 流量(T) | 口徑 |
20249 | 不銹鋼袋式過濾器(卡箍) | ф230x430x1袋 | 5.0-10 | 1.5寸 |
20250 | 不銹鋼袋式過濾器(卡箍) | ф230x810x1袋 | 10.0-20 | 2寸 |
20251 | 不銹鋼袋式過濾器 | ф400x810x2袋 | 15-30 | 2.5寸 |
20248 | 不銹鋼袋式過濾器(法蘭) | ф450x430x3袋 | 15.0-30 | 2.5寸 |
20252 | 不銹鋼袋式過濾器(法蘭) | ф450x810x3袋 | 30.0-60 | 2.5寸 |
20253 | 不銹鋼袋式過濾器(法蘭) | φ500x410×4袋 | 50~70 | DN80 |
20254 | 不銹鋼袋式過濾器(法蘭) | φ500x810×4袋 | 110~130 | DN80 |
20255 | 不銹鋼袋式過濾器(法蘭) | φ550x410×5袋 | 60~80 | DN100 |
20256 | 不銹鋼袋式過濾器(法蘭) | φ550x810×5袋 | 140~160 | DN100 |
20257 | 不銹鋼袋式過濾器(法蘭) | φ600x410×6袋 | 80~100 | DN125 |
20258 | 不銹鋼袋式過濾器(法蘭) | φ600x810×6袋 | 160~200 | DN125 |
20259 | 不銹鋼袋式過濾器(法蘭) | φ800x810×8袋 | 210~350 | DN150 |
20260 | 過濾袋(不銹鋼圈)PE | ф180x450 | 5.0-10 | 1U-200U |
20261 | 過濾袋(不銹鋼圈)PE | ф180x810 | 10.0-20 | 1U-200U |
